Zeichenfehler
Zeichenfehler können aus Ihrem GIS-Programm in Dipla importiert oder in seltenen Fällen in Dipla gezeichnet werden (Dipla korrigiert die meisten Fehler automatisch).
Wenn ein Projekt Zeichenfehler enthält, können in Dipla verschiedene Probleme auftreten:
Aufgrund einer fehlerhaften Flächenberechnung können keine Berechnungen durchgeführt werden
Elemente auswählen
Einen Projektteil mit einem Zeichenfehler anzeigen
Das Filtern nach Projektteil liefert keine Elemente, wenn dieser ein Element mit einem Zeichenfehler enthält
Aufgaben für ein Element mit einem Zeichenfehler erstellen
Daher ist es wichtig, Zeichenfehler aus Ihrem Projekt zu entfernen.

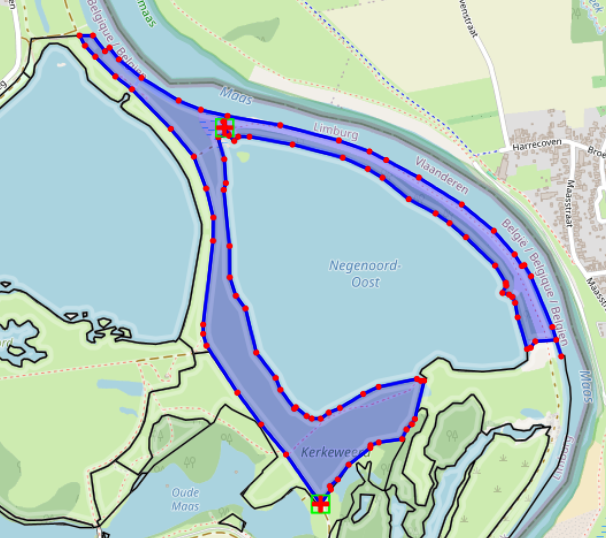

Die Zeichenfehler werden sichtbar, wenn Sie die Standardfarbgebung des Managementprozesses aktivieren. Das Element wird blau und an einem der Stützpunkte erscheinen rote Kreuze und/oder ein grünes Quadrat (siehe Foto).

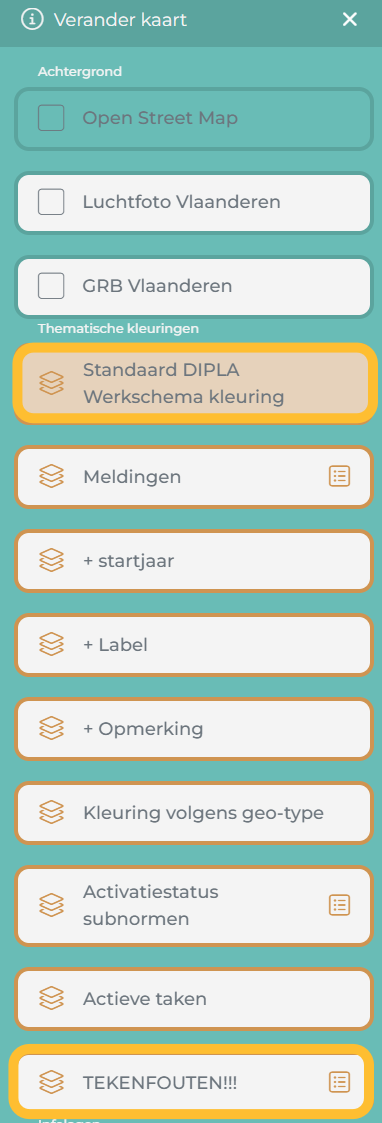

Um die Zeichenfehler zu beheben, können Sie gegebenenfalls nur die Farbgebung „Zeichenfehler“ aktivieren. Dies kann übersichtlicher sein, wenn mehrere Elemente übereinander gezeichnet wurden. Elemente ohne Zeichenfehler werden dann unsichtbar.
Zeichenfehler beheben
Die meisten Zeichenfehler können Sie selbst beheben. Achten Sie darauf, dass:

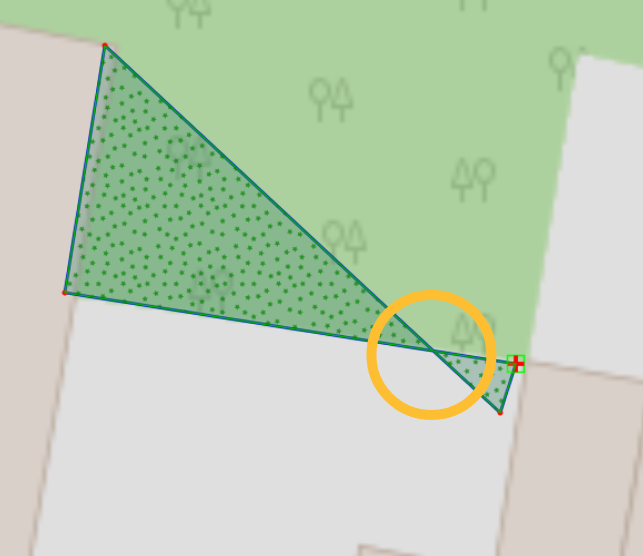

innerhalb des Polygons keine Überlappung vorhanden ist (Foto 1)

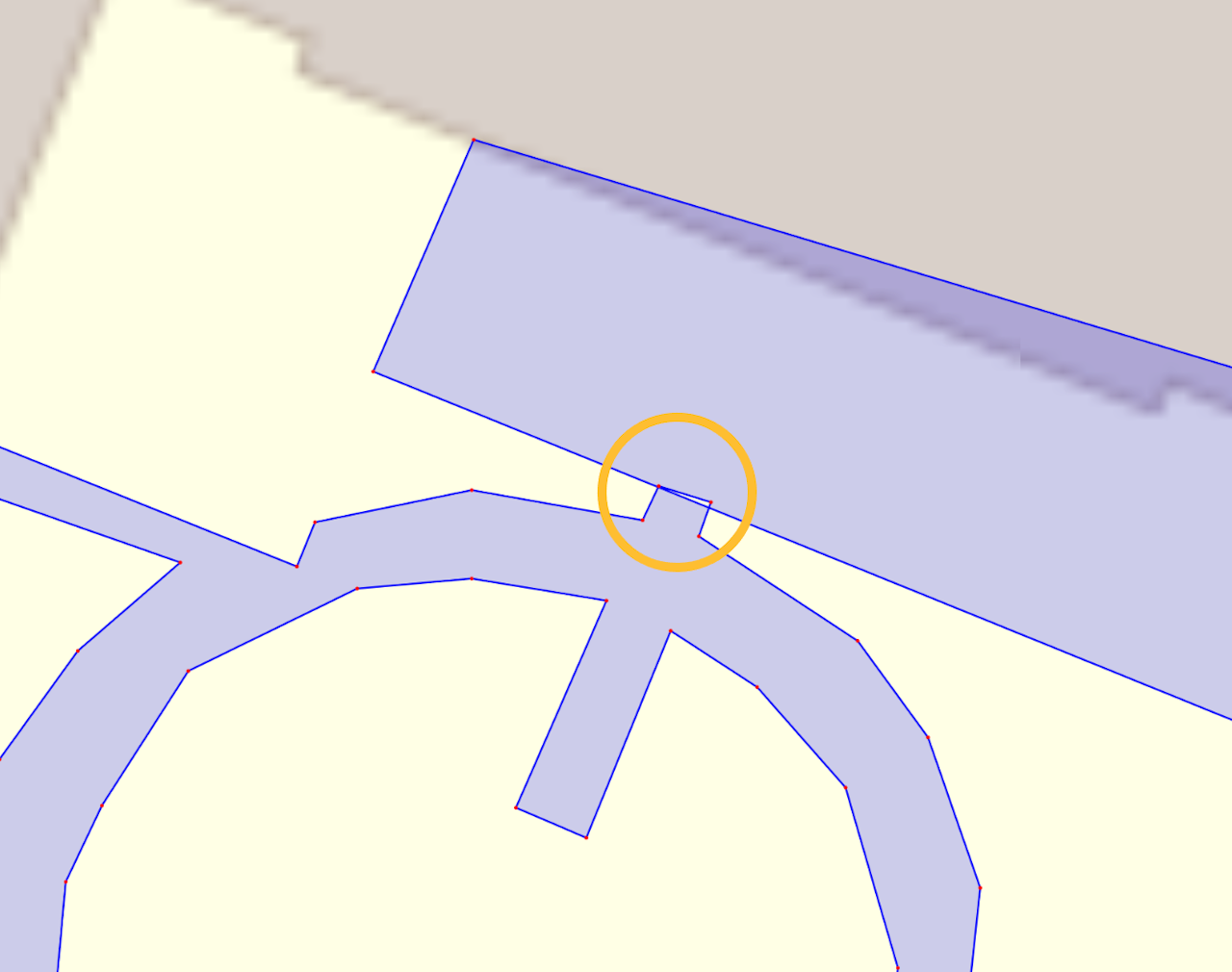

sich zwei Kanten/Stützpunkte desselben Polygons nicht berühren. Dazwischen muss immer ein Mindestabstand vorhanden sein (Foto 2)

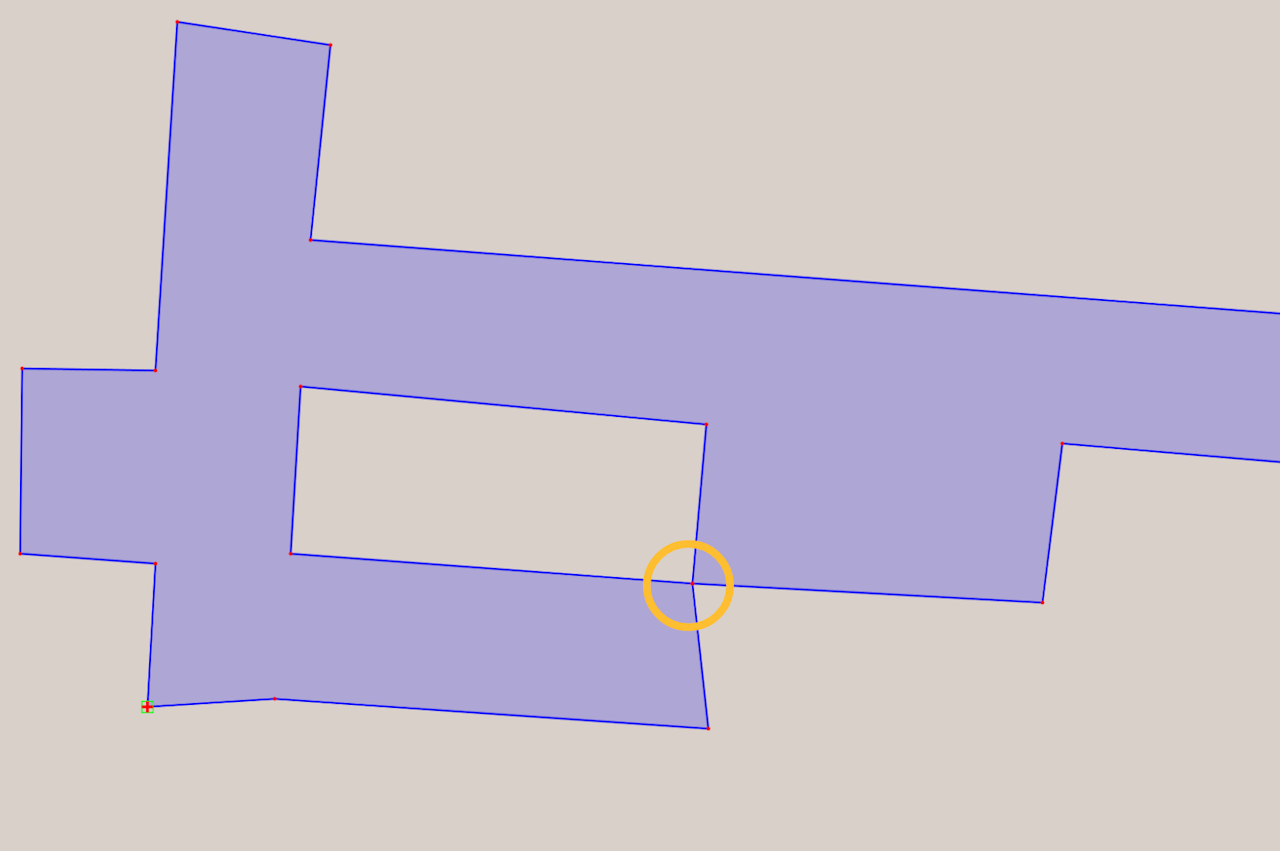

kein negativer Raum gezeichnet wurde (Foto 3)
bei einer Linie: Zeichnen Sie die Linie nicht an derselben Stelle hin und zurück
Um Zeichenfehler zu korrigieren, wählen Sie das Element aus und klicken Sie in Elementinfo auf Polygon/Linie bearbeiten. Korrigieren Sie den Fehler und klicken Sie auf „Speichern“. Der Fehler ist erst behoben, wenn die Fehlerfarbgebung verschwindet.
