Erreurs de dessin
Les erreurs de dessin peuvent être importées dans Dipla depuis votre logiciel SIG ou, dans de rares cas, être dessinées dans Dipla (Dipla corrige automatiquement la plupart des erreurs).
Lorsque des erreurs de dessin sont présentes dans un projet, différents problèmes peuvent survenir dans Dipla :
Il est impossible d’effectuer des calculs en raison d’un calcul de surface incorrect
Sélectionner des éléments
Afficher une partie de projet comportant une erreur de dessin
Le filtrage par partie de projet ne donnera aucun élément si celle-ci contient un élément comportant une erreur de dessin
Créer des tâches sur un élément comportant une erreur de dessin
Il est donc important de supprimer les erreurs de dessin de votre projet.

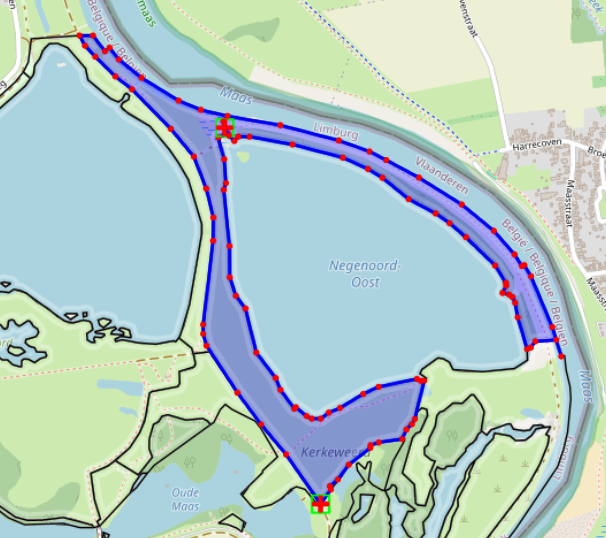

Les erreurs de dessin sont visibles lorsque vous activez la couleur standard du processus de gestion. L’élément devient bleu et des croix rouges et/ou un carré vert apparaissent sur l’un des points d’angle (voir photo).

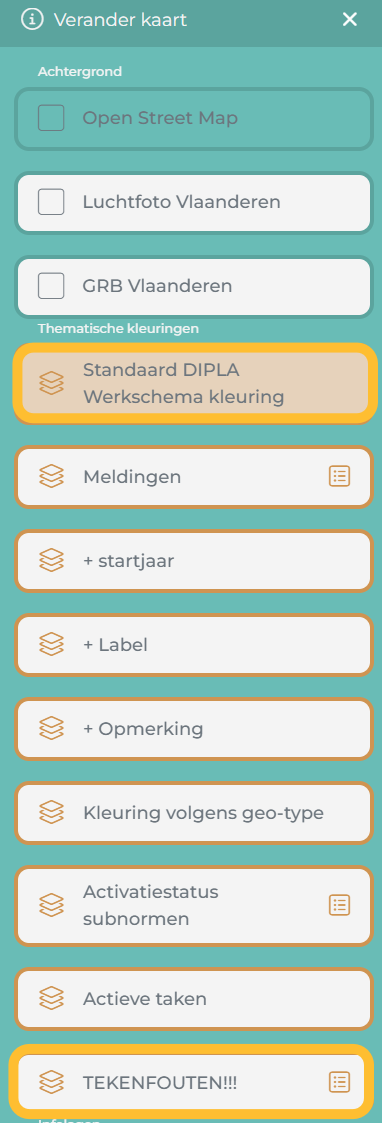

Pour corriger les erreurs de dessin, vous pouvez éventuellement activer uniquement la couleur « erreurs de dessin ». Cela peut rendre l’affichage plus clair lorsque plusieurs éléments sont dessinés les uns sur les autres. Les éléments sans erreur de dessin deviennent alors invisibles.
Corriger les erreurs de dessin
Vous pouvez corriger vous-même la plupart des erreurs de dessin. Veillez à ce que :

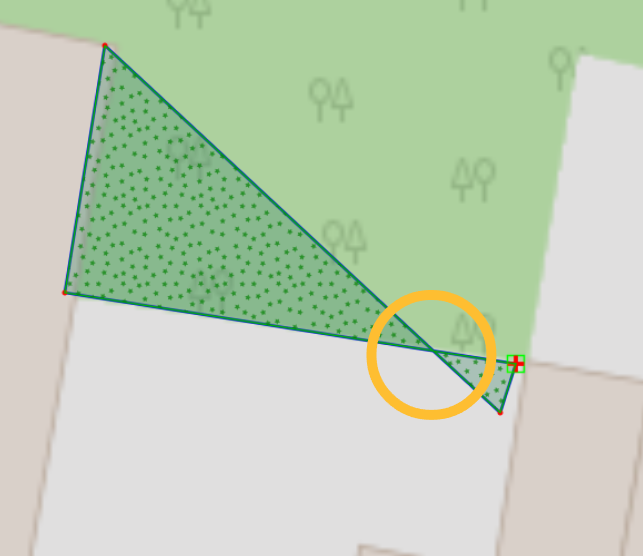

il n’y ait pas de chevauchement à l’intérieur du polygone (photo 1)

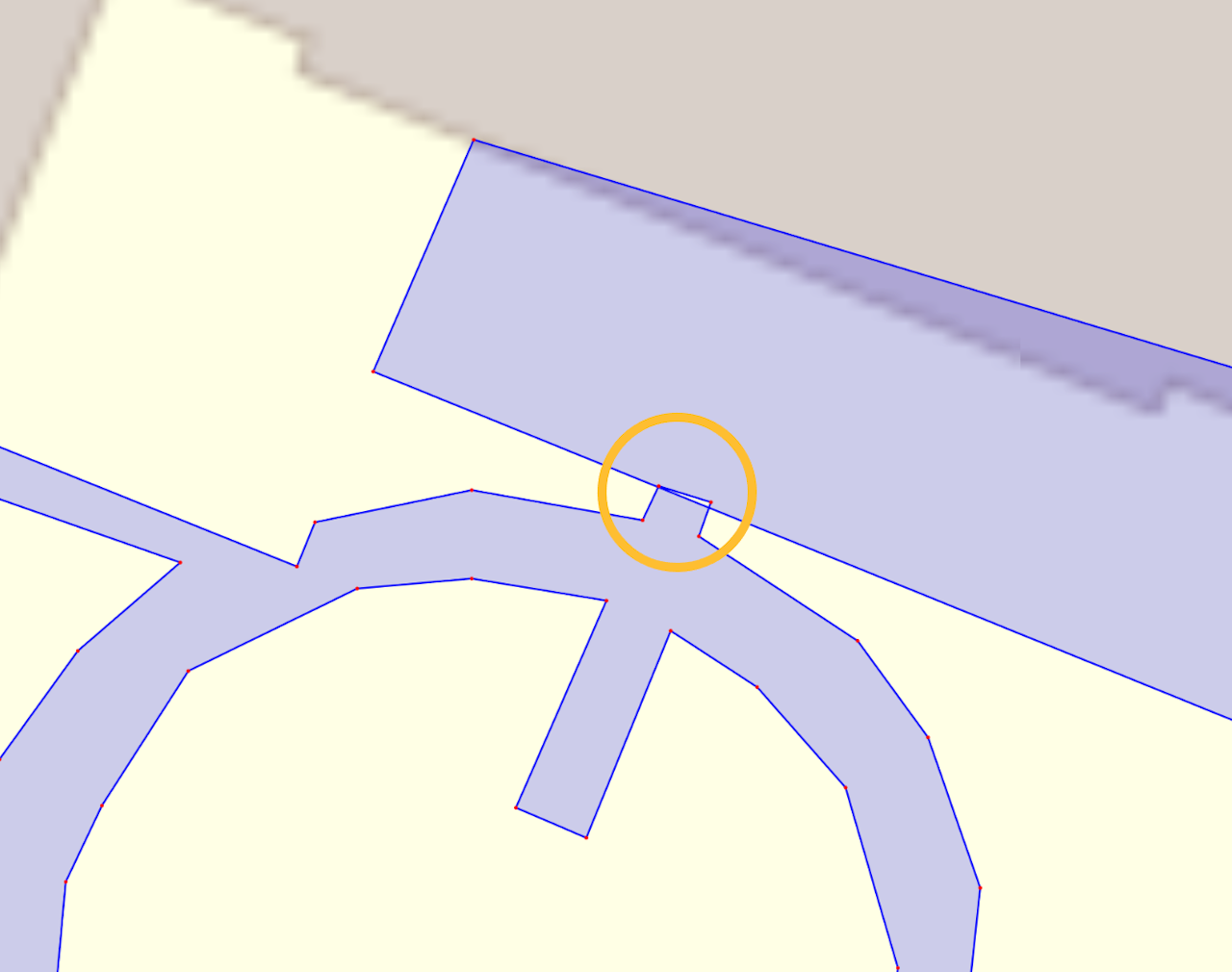

deux bords/points d’angle d’un même polygone ne se touchent pas. Il doit toujours y avoir un espace minimal entre eux (photo 2)

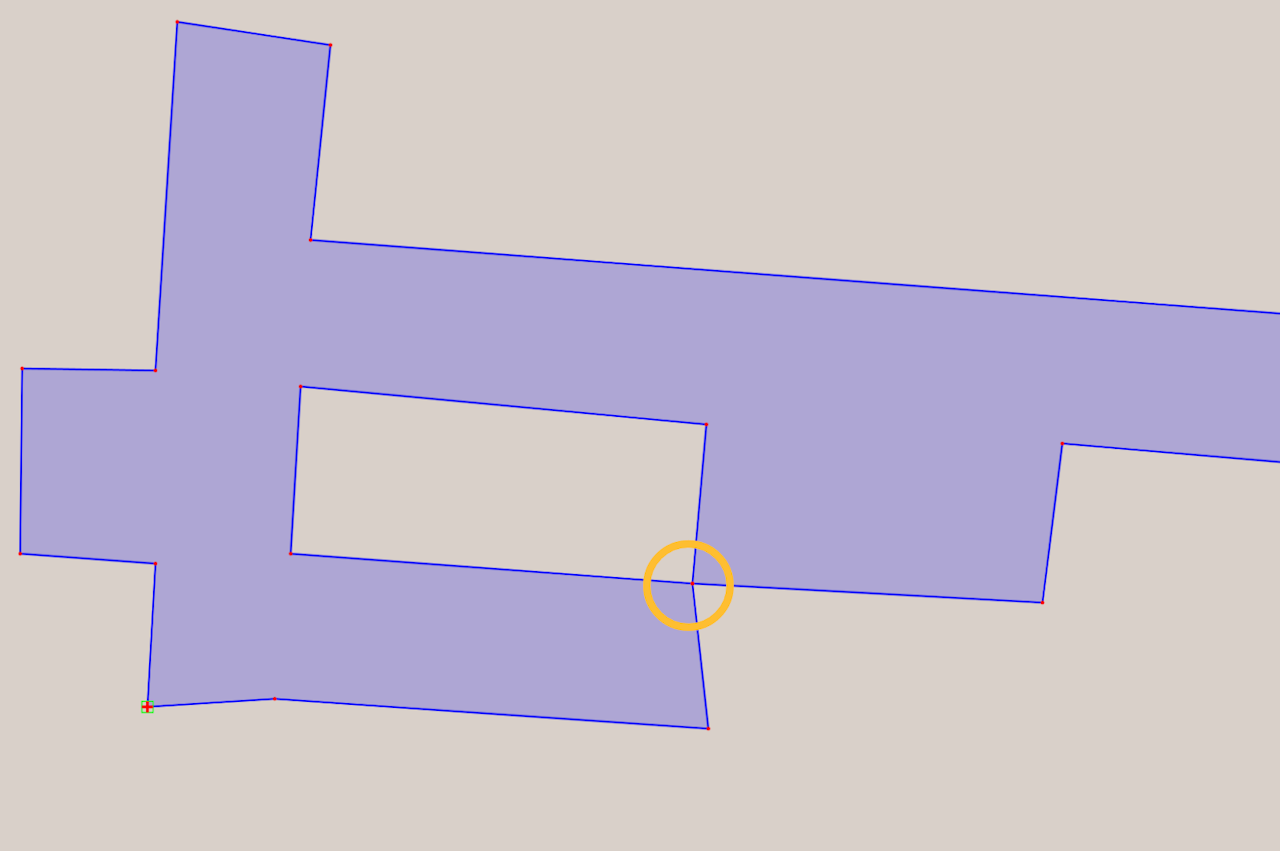

aucun espace négatif ne soit dessiné (photo 3)
pour une ligne : ne dessinez pas la ligne dans les deux sens au même endroit
Pour corriger les erreurs de dessin, sélectionnez l’élément puis, dans Elementinfo, cliquez sur Modifier le polygone/la ligne. Corrigez l’erreur et cliquez sur « Enregistrer ». L’erreur n’est résolue que lorsque la couleur indiquant l’erreur disparaît.
