Tekenfouten
Tekenfouten kunnen vanuit je GIS-programma geïmporteerd worden in Dipla, of, in zeldzame gevallen, getekend in Dipla (Dipla corrigeert de meeste fouten automatisch).
Wanneer er tekenfouten in een project aanwezig zijn, kunnen er op verschillende manieren iets fout gaan in Dipla:
Er kunnen geen berekeningen gemaakt worden door een foutieve oppervlakteberekening
Elementen selecteren
Een projectdeel met tekenfout tonen
Filteren op projectdeel zal geen elementen opleveren wanneer er een element met tekenfout in zit
Taken maken op een element met tekenfout
Het is dus belangrijk om tekenfouten uit je project te halen.

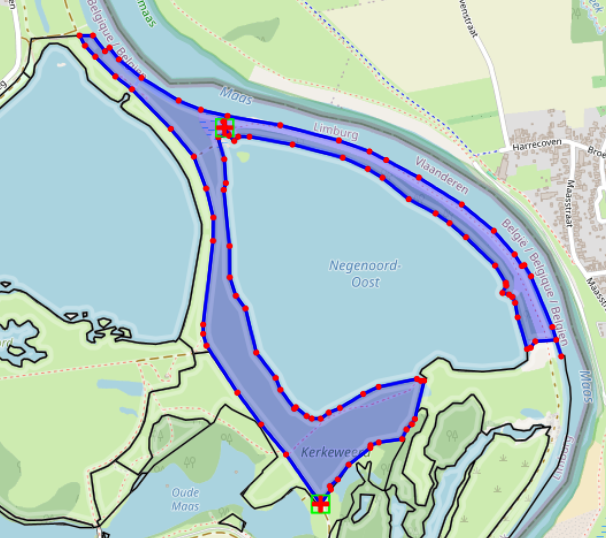

De tekenfouten zijn te zien wanneer je de standaard werkschema kleuring aanzet. Het element wordt blauw, en er komen rode kruisjes en/of een groen vierkantje op een van de hoekpunten (zie foto)

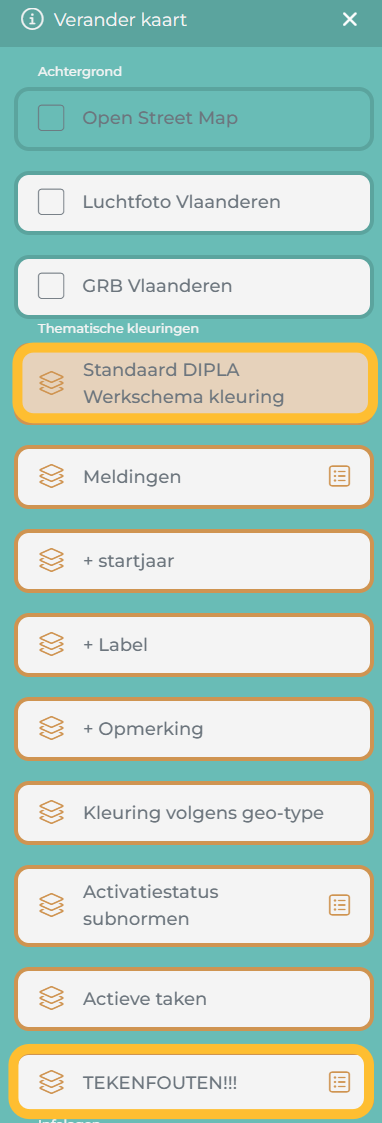

Om de tekenfouten weg te werken, kan je eventueel enkel de kleuring 'tekenfouten' aanzetten. Dit kan overzichtelijker werken wanneer er meer elementen over elkaar getekend zijn. De elementen zonder tekenfouten worden dan onzichtbaar.
Tekenfouten wegwerken
De meest tekenfouten kan je zelf oplossen. Zorg ervoor dat:

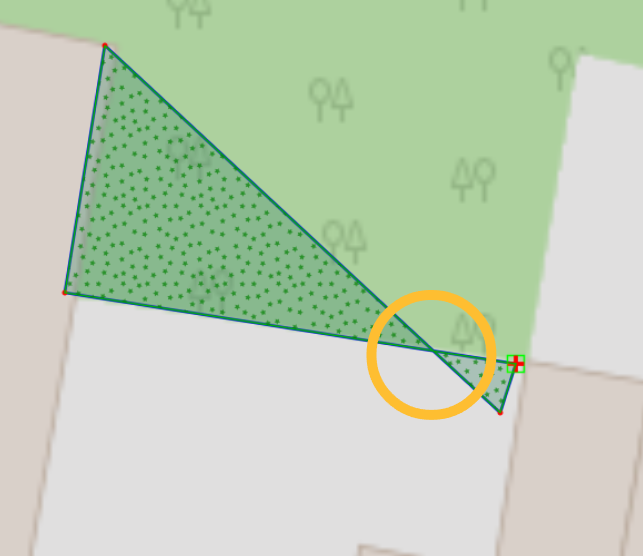

er geen overlapping is binnen het vlak (foto 1)

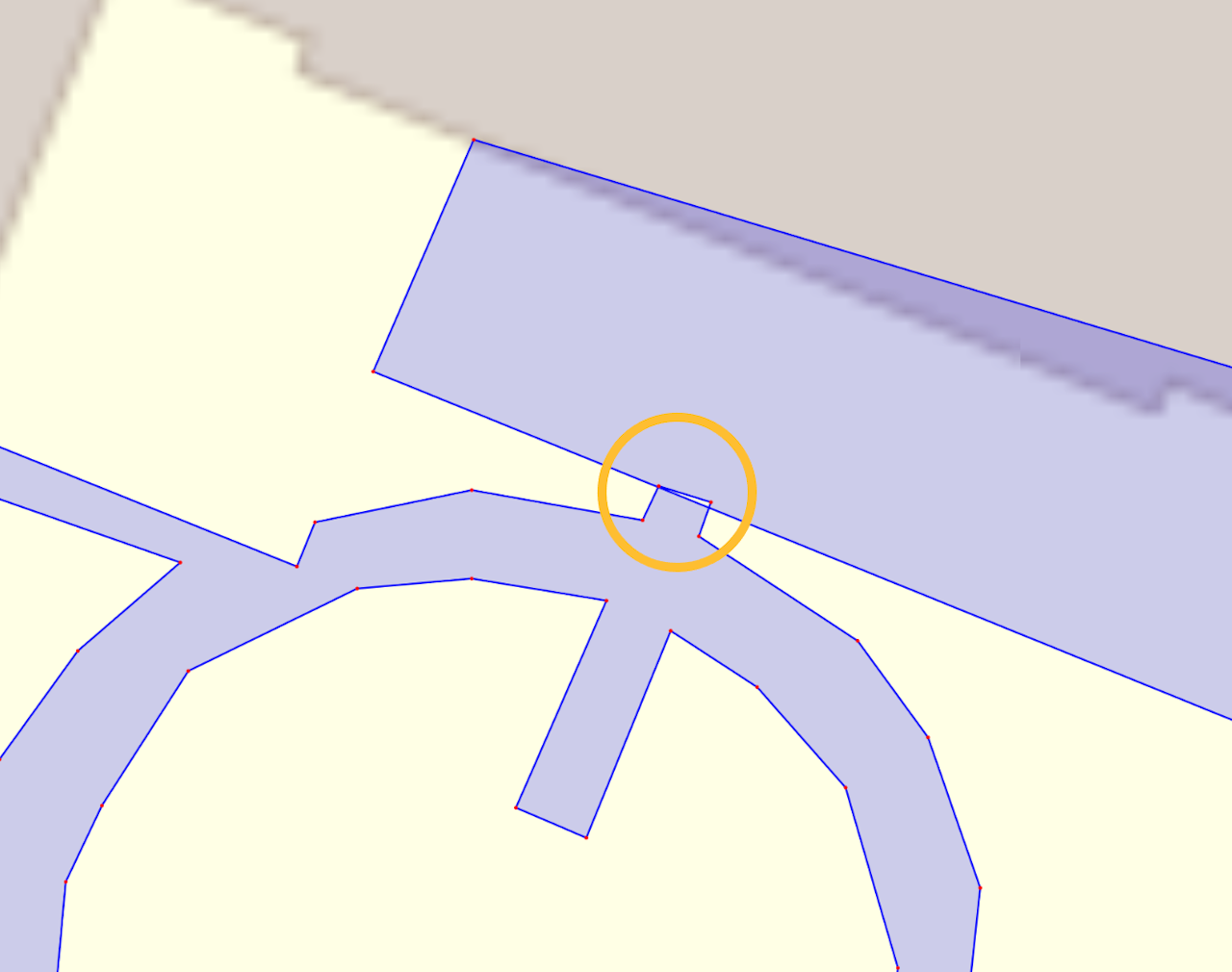

2 randen/hoekpunten van hetzelfde vlak elkaar niet raken. Er moet altijd een minimale ruimte tussen zijn (foto 2)

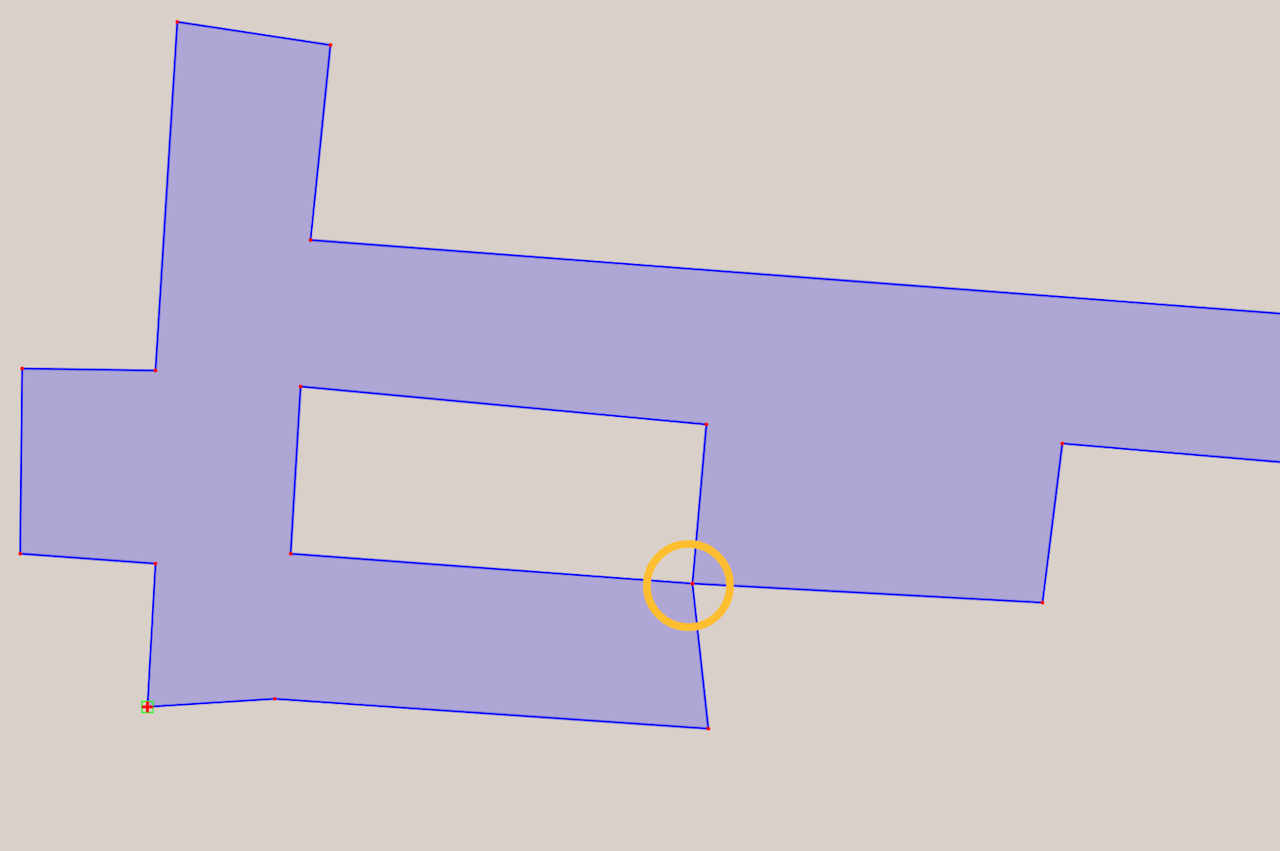

er geen negatieve ruimte getekend is (foto 3)
Bij een lijn: de lijn heen en weer tekenen op dezelfde plek
Om de tekenfouten aan te passen, selecteer je het element en klik je bij elementinfo op wijzig vlak/lijn. Pas de fout aan en klik op 'opslaan'. Enkel wanneer de foutkleuring verdwijnt, is de fout opgelost.
